CMPS^®

用途

イージーピール蓋材、一般軟包装、紙・不織布・木材・印画紙などへのヒートシール・サーマルラミなど

概要
銘柄表
物性
用途
製品安全情報

はじめに

CMPS^®は、EVA、アイオノマーよりも更に低温ヒートシール性に優れ、多様な材料にヒートシール可能であり、プラスチックフィルム及びシートに対し使用時にピールオープン性を示すという特長をもったヒートシール材料です。

CMPS^®は、弊杜独自の技術により開発された押出コーティング可能な、多目的シール樹脂です。

特長

低温ヒートシール性: 低温ヒートシール性が極めて良好で、CMPS^®同士では90℃でも充分なシール強度が得られます。

多様な基材へのヒートシール性: ポリエチレン、ポリプロピレン、ポリスチレン、硬質塩化ビニールなどのフィルム及びシートに対し、又、紙、板紙、織布、不織布、木材、印画紙などに対してヒートシール可能です。

ピールオープン性: 上記プラスチックのフィルム及びシートの大部分の種類に対しピールオープン性を示します。

透明性: 透明性が良好です。

使用上の留意点

元来、包材の内容物保護性とイージーオープン性は多くの点で相反する概念であり、両者の両立する範囲は限定されたものです。

従ってCMPS^®を実際に利用するに当っては、必ず内容物を充填してテストを行ない、そのシール性、ピールオープン性を確認した上で商業化される事が必要です。

CMPS^®

Pdf Download

銘柄	試験項目	メルトマスフローレイト	密度	引張破壊応力	引張破壊ひずみ	曲げ剛性率	デュロメータ D硬さ	ビカット軟化温度	食品衛生性〇：収載（取得）×：非収載（非取得）－：未確認 1)弊社では食品疑似溶媒等による適合性の試験は実施しておりません。 2)収載（取得）であっても各種制限等がある場合もございますので、必ず弊社に詳細をご確認下さい。 3)食品衛生性情報は必ずしも各法規制（含自主基準）の最新版を反映しているものではなく、必ず弊社に詳細をご確認下さい。
	測定方法	JIS K7210:1999（ 190℃,2.16㎏荷重）	JIS K7112 :1999	JIS K7161-1：2014 K7161-2：2014^*1	JIS K7161-1：2014 K7161-2：2014^*1	JIS K7106 :1995	JIS K7215 ：1986*2	JIS K7206:1999
	単位	g/10min	㎏/m3	MPa	%	MPa	－	℃	国ポジティブリスト	JCIIセンターポリ衛協型確認証明書	米国FDA 21CFR	欧州 PIM
V207		18	940	15	700	60	40	63	〇	〇	〇	〇
V70		9	920	21	900	38	35	54	〇	〇	〇	〇
V8021		31	980	14	800	27	32	46	〇	〇	〇	〇
VN503		32	940	14	600	54	44	53	〇	〇	〇	〇

← Swipe →

*1 引張試験試験片の種類及び試験速度：JIS K 7161-2 / 1BA / 20

*2 測定機：Asker社製 P-2 センサー降下速度10.0㎜/s

(注）表示データは、特定条件下で得られた測定値の代表例です。規格値としては採用できません。銘柄選定の目安としてご使用ください。

・本表には代表的銘柄のみ記載しております。本表にない銘柄の有無については、
弊社までお問い合わせ頂きますようお願い致します。

物性

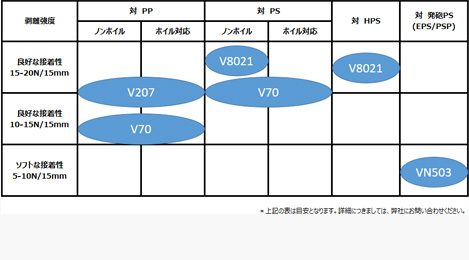

CMPS^®銘柄毎の他材料に対するシール性一覧

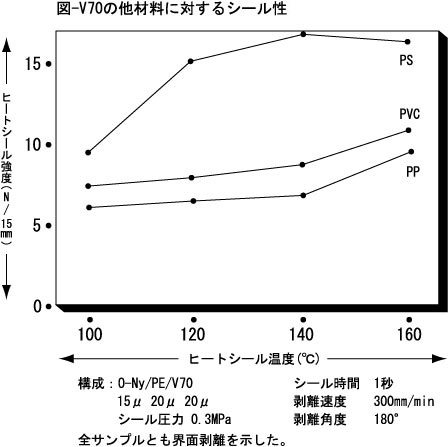

V70の他材料に対するシール性

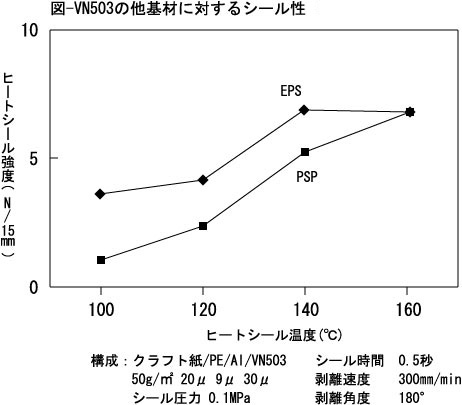

VN503の他基材に対するシール性

用途

CMPS^®は以下のような製品の材料として使われています

CMPS^®の用途

電子部品搬送用カバーテープ

イージーオープン・ピールオープンの蓋材: OPP/PE/CMPS^®、PET/PE/CMPS^®、紙/PE/Al/CMPS^®などの構成で、ポリプロピレン、ポリスチレン、ポリ塩化ビニールなどの射出成形容器・真空成形容器の蓋材として使用されます。
例：食品（プリン、ゼリー、ヨーグルト、惣菜、即席麺等）、電材。

その他: CMPS^®は、紙、織布、不織布、木材、印画紙などにヒートシール、あるいは、サーマルラミが可能なため、建材、壁材、繊維製品などの分野にも応用されています。

製品安全情報

1.医療用途

この製品を人体への永久移植、又は体液や体内組織との永久接触状態で使用される医療用途には使用しないで下さい（この場合、永久とは30日以上をいいます）。

また、医薬品医療機器等法で規定される医療用具などその他の医療用途に使用される場合は、事前に弊社にご相談ください。

2.食品包装用途

食品用器具・容器包装材に係る国内外法規への収載（適合）状況につきましては、お手数ではございますが弊社までお問い合わせ下さい。

一部のCMPS^® 多目的イージーピール樹脂について、海外においてはDow社がAPPEEL^™の商標で販売しています。

製品お問い合わせ

成形銘柄代表物性一覧

エバフレックス®には表に示すような酢酸ビニル含量とメルトマスフローレート（MFR）の異なる各種の銘柄があり、ダウ・ケミカル社のエルバックス（ELVAX * ）と同様に広範囲の用途に応用されております。

* はダウ・ケミカル社またはその関連会社の商標です。

エバフレックス^®銘柄の代表物性一覧表

銘　　柄	試験項目	メルトフローレート	VＡ含有量	密　度	引張破壊応力	引張破壊ひずみ	曲げ剛性率	デュロメータ A硬さ	ビカット軟化温度	融　点	主要途	食品衛生性〇：収載（取得）×：非収載（非取得）－：未確認 1)弊社では食品疑似溶媒等による適合性の試験は実施しておりません。 2)収載（取得）であっても各種制限等がある場合もございますので、必ず弊社に詳細をご確認下さい。 3)食品衛生性情報は必ずしも各法規制（含自主基準）の最新版を反映しているものではなく、必ず弊社に詳細をご確認下さい。
	測定方法	JIS K7210:1999（190℃,2.16㎏荷重）	JIS K7192 :1999	JIS K7112 :1999	JIS K7161-1:2014 K7161-2:2014*1	JIS K7161-1:2014 K7161-2:2014*1	JIS K7106 :1995	JIS K 7215 :1986	JIS K7206 :1999	(DSC)
	単位	g/10min	% （質量百分率）	㎏/m3	Mpa	%	Mpa	－	℃	℃		国ポジティブリスト	JCII 確認証明書	米国 FDA21CPR	欧州PIM
EV45LX		2.5	46	980	2.5	1000以上	1以下	43	30以下	－	押出成形（シート、電線）	〇	〇	〇	〇
EV45X		100	46	970	0.2	1000以上	1以下	36	30以下	－	塗料、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV40LX		2	41	970	5	800	2	54	30以下	46	塗料、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV40W		65	41	970	3	1000以上	1	49	30以下	47	塗料、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V5774ETWR		700	33	960	2	1000以上	6	66	30以下	62	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V5772ETR		400	33	960	3	1000以上	6	69	30以下	61	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V5773W		90	33	950	5	1000以上	6	67	30以下	56	接着剤原料、各種ポリマーブレンド	〇	×	〇	〇
EV150		30	33	960	7	900	8	71	32	61	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V523		14	33	960	13	900	9	75	34	63	押出成形（フィルム、シート、電線）	〇	〇	〇	〇
EV170		1	33	960	14	800	8	72	33	62	押出成形（パイプ、ホース、電線）	〇	〇	〇	〇
EV180		0.2	33	960	26	600	7	75	39	62	押出成形（電線）	〇	×	〇	〇
EV205WR		800	28	950	3	900	14	80	32	73	接着剤原料、各種ポリマーブレンド	〇	×	〇	〇
EV210		400	28	940	2	800	7	70	30以下	62	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV210ETR		400	28	950	5	900	13	81	34	73	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV220		150	28	950	4	900	10	76	31	65	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV220ETR		150	28	950	6	900	13	80	35	71	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV250		15	28	950	13	800	14	81	39	71	射出成形、押出成形、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV250R		15	28	950	16	900	12	80	38	71	接着剤原料、各種ポリマーブレンド	〇	×	〇	〇
EV260		6	28	950	21	800	16	83	42	72	押出成形（パイプ、異形品）、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V421		4	28	950	25	800	15	83	42	73	押出成形（電線）	〇	〇	〇	〇
EV270		1	28	950	26	700	15	83	44	72	押出成形（電線）	〇	〇	〇	〇
EV310		400	25	940	3	800	11	78	30	66	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV360		2	25	950	27	700	24	87	49	77	押出成形（異形品）、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V406		20	20	940	16	800	30	89	50	83	押出成形（シート）、カレンダー成形（シート）	〇	〇	〇	〇
V422R		0.9	20	940	32	800	38	90	60	84	押出成形（シート）、カレンダー成形（シート）	〇	×	〇	〇
V577		800	19	930	3	300	21	85	32	73	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV410		400	19	930	4	600	24	87	36	75	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV420		150	19	940	7	700	27	88	42	79	接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV450		15	19	940	14	800	32	91	52	84	射出成形、押出コーティング、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
EV460		2.5	19	940	23	700	38	91	58	84	押出成形（異形等）、発泡成形、接着剤原料、各種ポリマーブレンド	〇	〇	〇	〇
V5274		0.8	17	940	27	700	48	93	66	89	押出成形（電線）	〇	〇	〇	〇
V5951		18	17	940	11	600	51	92	53	95	射出成型	-	×	-	-
V5714C		2.7	16	940	24	700	51	92	65	89	押出成形（フィルム）	〇	〇	〇	〇
EV550		15	14	930	15	700	51	93	62	89	射出成形、押出コーティング、各種ポリマーブレンド	〇	〇	〇	〇
EV560		3.5	14	930	18	700	57	93	66	90	押出成形（異形等）、発泡成形、各種ポリマーブレンド	〇	〇	〇	〇
P1403		1.3	14	930	21	700	55	94	68	92	押出成形（フィルム、シート）	〇	〇	〇	〇
V56113		20	12	930	12	600	74	95	64	96	射出成形	〇	×	〇	〇
P1207		12	12	930	15	700	60	94	66	92	射出成形、各種ポリマーブレンド	〇	〇	〇	〇
V987		0.3	12	930	26	600	72	94	76	94	押出成形（異形等）	〇	×	〇	〇
P1007		9	10	930	15	700	72	95	71	94	射出成形、押出成形（フィルム）	〇	〇	〇	〇
V5961		1.7	9	930	21	700	79	95	74	97	押出成形（フィルム）	〇	〇	〇	〇

← Swipe →

（注）表示データは代表値であり、規格値としては採用できません。

*1 引張試験試験片の種類及び試験速度：JIS K 7161-2 / 1BA / 20

･本表には代表的銘柄のみ記載しております。本表にない銘柄の有無については、弊社までお問い合わせ頂きますようお願い致します。

CMPS^®

用途

はじめに
